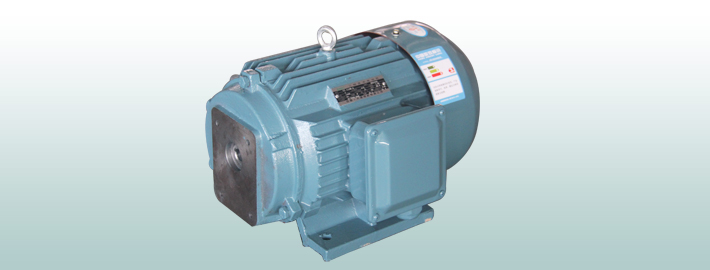

适用于：该电机广泛应用于机床、锻压、起重、船舶、注塑机、冶金、工程机械、矿山机械等液压传动机械中.也适用于CY-Y油泵机组、齿轮泵叶片及其它类型的柱塞泵机组的电机配套。
特点：电机是内轴式，Y2机型,可根据客户要求左右或顶部出线,可与泵直接相配，无需联轴器，从而减少安装空间，电机具有结构紧凑、体积小、重量轻、振动小、噪声低、效率高、寿命长等特点。
产品相关参数
机座中心高：63～160mm
功率范围：0.37～18.5kW
额定电压：380V（其他电压需另订协议）
额定频率：50Hz（或60Hz）
防护等级：IP54（或IP55）
绝缘等级：F级
工作制：S1
安装型式：卧式和立式
技术数据(380V 50Hz)
| 型号 | 功率 | 电流 | 额定转速 | 效率 | 功率因数 | 堵转电流 | 堵转转矩 | 最大转矩 |
|---|---|---|---|---|---|---|---|---|
| kW | (A) | (r/min) | η(%) | (cosφ) | 额定电流 lst/TN | 额定转矩 Tst/TN | 额定转矩 Tmax/TN | |
| 同步转速 3000 r/min | ||||||||
| 80M1-2 | 0.75 | 2830 | 1.77 | 77.4 | 0.83 | 6.1 | 2.2 | 2.3 |
| 80M2-2 | 1.1 | 2.50 | 79.6 | 0.84 | 7.0 | |||
| 90S-2 | 1.5 | 2840 | 3.34 | 81.3 | 0.84 | |||
| 90L-2 | 2.2 | 4.73 | 83.2 | 0.85 | ||||
| 100L-2 | 3.0 | 2870 | 6.19 | 84.6 | 0.87 | 7.5 | ||
| 112M-2 | 4.0 | 2890 | 8.05 | 85.8 | 0.88 | |||
| 132S1-2 | 5.5 | 2900 | 10.9 | 87.0 | 0.88 | |||
| 132S2-2 | 7.5 | 14.7 | 88.1 | 0.88 | ||||
| 132M-2 | 9 | 2900 | 17.6 | 88.1 | 0.88 | |||
| 160M1-2 | 11 | 2930 | 21.0 | 89.4 | 0.89 | |||
| 160M2-2 | 15 | 28.4 | 90.3 | 0.89 | ||||
| 160L-2 | 18.5 | 34.4 | 90.9 | 0.90 | ||||
| 同步转速1500 r/min | ||||||||
| 80M1-4 | 0.55 | 1390 | 1.57 | 71 | 0.75 | 5.2 | 2.4 | 2.3 |
| 80M2-4 | 0.75 | 1.88 | 79.6 | 0.76 | 6.0 | 2.3 | ||
| 90S-4 | 1.1 | 1400 | 2.67 | 81.4 | 0.77 | |||
| 90L-4 | 1.5 | 3.48 | 82.8 | 0.79 | ||||
| 100L1-4 | 2.2 | 1430 | 4.90 | 84.3 | 0.81 | 7.0 | ||
| 100L2-4 | 3.0 | 6.50 | 85.5 | 0.82 | ||||
| 112M-4 | 4.0 | 1440 | 8.56 | 86.6 | 0.82 | |||
| 132S-4 | 5.5 | 11.5 | 87.7 | 0.83 | ||||
| 132M-4 | 7.5 | 15.3 | 88.7 | 0.84 | ||||
| 132M-4 | 9 | 1440 | 18.3 | 89.2 | 0.84 | |||
| 160M-4 | 11 | 1460 | 22.2 | 89.8 | 0.84 | 2.2 | ||
| 160L-4 | 15 | 29.6 | 90.6 | 0.85 | 7.5 | |||
| 同步转速 1000 r/min | ||||||||
| 80M1-6 | 0.37 | 890 | 1.30 | 62 | 0.7 | 4.7 | 1.9 | 2.0 |
| 80M2-6 | 0.55 | 1.79 | 65 | 0.72 | 2.1 | |||
| 90S-6 | 0.75 | 910 | 2.09 | 75.9 | 0.72 | 5.5 | 2.0 | |
| 90L-6 | 1.1 | 2.93 | 78.1 | 0.73 | ||||
| 100L-6 | 1.5 | 940 | 3.81 | 79.8 | 0.75 | |||
| 112M-6 | 2.2 | 5.38 | 81.8 | 0.76 | 6.5 | |||
| 132S-6 | 3.0 | 960 | 7.20 | 83.3 | 0.76 | 2.1 | ||
| 132M1-6 | 4.0 | 9.45 | 84.6 | 0.76 | ||||
| 132M2-6 | 5.5 | 12.6 | 86 | 0.77 | ||||
| 160M-6 | 7.5 | 970 | 17.0 | 87.2 | 0.77 | 2.0 | ||
| 160L-6 | 11 | 24.2 | 88.7 | 0.78 | ||||
| 同步转速 750 r/min | ||||||||
| 90S-8 | 0.37 | 660 | 1.49 | 62 | 0.61 | 4.0 | 1.8 | 1.9 |
| 90L-8 | 0.55 | 2.17 | 63 | 0.61 | 2.0 | |||
| 100L1-8 | 0.75 | 690 | 2.40 | 71 | 0.67 | |||
| 100L2-8 | 1.1 | 3.32 | 73 | 0.69 | 5.0 | |||
| 112M-8 | 1.5 | 680 | 4.40 | 75 | 0.69 | |||
| 132S-8 | 2.2 | 710 | 6.04 | 78 | 0.71 | 6.0 | ||
| 132M-8 | 3.0 | 7.90 | 79 | 0.73 | ||||
| 160M1-8 | 4.0 | 720 | 10.3 | 81 | 0.73 | 1.9 | ||
| 160M2-8 | 5.5 | 13.6 | 83 | 0.74 | 2.0 | |||
| 160L-8 | 7.5 | 17.8 | 85.5 | 0.75 | ||||
油泵及电机配合尺寸表(油泵见下图)
| 序号 | 油泵轴伸 直径D | 油泵键槽 (宽F×深G) | 油泵法兰 止口X | 油泵固定 孔距Q | 油泵固定螺丝H (数量-规格) | 备 注 | |||
|---|---|---|---|---|---|---|---|---|---|
| 1 | φ12 | 4×14 | φ50.8 | 82.55 | 2-M12 | ||||
| 2 | φ12.5 | 4×14 | φ50.8 | □63.5×63.5 | 4-M8 | ||||
| 3 | φ12.5 | 3×14.3 | φ50.8 | 82.55 | 2-M8 | ||||
| 4 | φ12.7 | 3.2×14.3 | φ82.55 | 106.4 | 2-M10 | ||||
| 5 | φ15.875 | 4×17.9 | φ82.55 | 106.4 | 2-M10 | ||||
| 6 | φ16 | 5×18.2 | φ70 | 98 | 4-M10 | ||||
| 7 | φ16 | 5×18.3 | φ38 | 70×100 | 4-M8 | ||||
| 8 | φ16 | 5×18.3 | φ55或φ70 | 70×145 | 4-M8 | ||||
| 9 | φ16 | 5×18.3 | φ55 | 50×125 | 4-M8 | ||||
| 10 | φ16 | 5×18.3 | φ50 | 40×110 | 4-M8 | ||||
| 11 | φ18 | 6×18.3 | φ80 | 71.5×100 | 4-M8 | ||||
| 12 | φ19.05 | 4.76×21.4 | φ82.55 | 106.4 | 2-M10 | ||||
| 13 | φ19.05 | 4.76×21.4 | φ95 | □90×90 | 4-M10 | ||||
| 14 | φ19.05 | 4.76×21.4 | φ95 | □90×90 | 4-M10 | ||||
| 15 | φ20 | 5×22 | φ82.55 | 106.4 | 2-M10 | ||||
| 16 | φ22 | 5×24.5 | φ95 | □90×90 | 4-M10 | ||||
| 17 | φ22.22 | 6.35×25.1 4.75×24.5 | φ101.6 | 146 | 2-M12 | ||||
| 18 | φ22.22 | 6.35×25.1 4.75×24.5 | φ127 | 181 | 2-M16 | ||||
| 19 | φ25 | 7×28 | φ101.6 | 146 | 2-M12 | ||||
| 20 | φ25.4 | 6.35×28.5 | φ101.6 | 146 | 2-M12 | ||||
| 21 | φ30 | 7×33 | φ160 | □132×132 | 4-M12 | ||||
| 22 | φ30 | 7×33 | φ160 | 187 | 4-M12 | ||||
| 23 | φ31.75 | 7.94×35.5 | φ127 | 181 | 2-M16或6-M16 | ||||
油泵电机卧式安装及外形尺寸表
| 机座号 | 安 装 尺 寸 | 外 形 尺 寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | H | K | AA | AB | BB | AC | AD | HA | HD | L | |
| 80 | 125 | 100 | 根据 用户 泵的 型号 而定 | 80 | 10 | 34 | 160 | 135 | 170 | 135 | 10 | 164 | 根据 用户 泵的 型号 而定 |
| 90S | 140 | 100 | 90 | 10 | 36 | 175 | 140 | 190 | 150 | 12 | 185 | ||
| 90L | 140 | 125 | 90 | 10 | 36 | 175 | 165 | 190 | 150 | 12 | 185 | ||
| 100L | 160 | 140 | 100 | 12 | 40 | 200 | 180 | 210 | 165 | 14 | 210 | ||
| 112M | 190 | 140 | 112 | 12 | 48 | 240 | 180 | 230 | 190 | 15 | 260 | ||
| 132S | 216 | 140 | 132 | 12 | 55 | 265 | 190 | 270 | 210 | 18 | 315 | ||
| 132M | 216 | 178 | 132 | 12 | 55 | 265 | 230 | 270 | 210 | 18 | 315 | ||
| 160M | 254 | 210 | 160 | 15 | 65 | 314 | 260 | 330 | 240 | 20 | 330 | ||
| 160L | 254 | 254 | 160 | 15 | 65 | 314 | 304 | 330 | 240 | 20 | 330 | ||
油泵电机立式安装及外形尺寸表
| 机座号 | 安 装 尺 寸 | 外 形 尺 寸 | ||||||
|---|---|---|---|---|---|---|---|---|
| N | M | T | S | AC | AD | P | L | |
| 80 | 130 | 180 | 7 | 12 | 170 | 135 | 205 | 根据 用户 泵的 型号 而定 |
| 90S | 130 | 200 | 7 | 12 | 190 | 150 | 230 | |
| 90L | 130 | 200 | 7 | 12 | 190 | 150 | 230 | |
| 100L | 180 | 225 | 8 | 15 | 210 | 165 | 250 | |
| 112M | 180 | 250 | 8 | 15 | 230 | 190 | 250 | |
| 132S | 230 | 265 | 8 | 15 | 270 | 210 | 300 | |
| 132M | 230 | 265 | 8 | 15 | 270 | 210 | 300 | |
| 160M | / | / | / | / | 330 | 240 | / | |
| 160L | / | / | / | / | 330 | 240 | / | |
